电化学膛线:细节决定成败
膛线通过在枪管上形成螺旋形凹槽,对枪械的精确度产生重大影响。这使弹丸具有旋转弹道,增强了其稳定性和精确性,而随着射击距离的增加,这一点变得越来越重要。 本文探讨了枪支制造所面临的挑战,并强调了膛线对实现最佳加工效果的至关重要性。
为什么枪支需要电化学膛线等最先进的技术?
膛线 亟需先进技术 有几个原因:
为射手提供精确度
现代枪械要求无与伦比的精度,以满足射手的期望,无论是用于娱乐目的还是执法和军事行动等关键应用。
膛线的细微偏差都会对子弹的弹道和精度产生重大影响。先进的技术可以精确地制造出一致、均匀的膛线,确保最佳性能。
枪管定制
现代枪械越来越多地根据个人喜好量身定制,射手们追求定制的功能和配置。
先进的膛线技术为定制提供了更大的灵活性,使制造商能够生产具有特定扭率、凹槽轮廓和膛线配置的枪管,以满足客户的不同需求。
子弹飞行的一致性
一致性是枪械制造的关键,以确保每种武器的性能可靠且可预测。
传统的膛线加工方法可能会产生沟槽深度、间距或对齐方式的变化,从而导致子弹飞行轨迹的不一致。
电化学膛线等先进技术可以更好地控制膛线工艺,从而在多种枪械上形成统一的凹槽和一致的性能。
枪械制造商的效率和竞争力
先进的膛线技术在竞争激烈的市场中具有显著优势,因为在这个市场中,产品上市速度和生产效率至关重要。
与传统方法相比,电化学膛线技术等工艺可以更快地生产出膛线枪管,并减少人工干预。这就提高了生产效率,降低了与劳动力和生产停机时间相关的成本。
先进的膛线加工工艺还能使公司成为行业领导者,吸引眼光独到的客户,推动市场份额增长。
![](https://www.extrudehone.com.cn/wp-content/uploads/2024/07/Extrude-Hone-barrel-rifling-expert-scaled-1.jpeg)
枪支生产质量控制
枪支制造有严格的质量标准和规定,因此,能够进行精确质量控制的技术是不可或缺的。
先进的膛线技术可确保每个枪管都符合严格的规格要求,最大限度地减少缺陷,提高整体产品质量。
从本质上讲,追求枪支设计、性能和制造的卓越性是对最新、最先进膛线技术的不懈追求。
随着射击运动的不断发展,对枪支的要求也越来越严格,先进的膛线技术在应对这些挑战方面发挥着越来越不可或缺的作用。
EC 来福枪要面对传统来福枪方法的缺点
电化学膛线(EC)这一新技术的出现 切割膛线、拉刀膛线和纽扣膛线等 传统膛线方法提供了一种很有前景的替代方法这些方法存在产生毛刺或对枪管造成应力等缺点。
什么是 EC Rifling?
EC Rifling,即电化学膛线,利用材料溶解和法拉第电解定律在枪管上形成精确的沟槽,而不需要任何物理接触,从而消除了枪管上的应力。
Extrude Hone电化学膛线的历史
1986 年,CATION 公司获得了枪管电化学(EC)膛线加工方法和设备的专利(美国专利 US4690737A)。该专利后来于 1990 年转让给罗伯特-博世公司,并最终重新转让给 Surftran Manufacturing LLC。
2000 年,Extrude Hone 收购了罗伯特-博世 Surftran 部门,该部门包括电化学加工 (ECM) 和热能去毛刺 (TEM) 的产品线,从而进入了市场。
在此之前,Extrude Hone 于 1974 年开始在北美分销 AEG Elotherm 产品,并于 1975 年开始制造 ECM 机器,从而在 ECM 行业建立了自己的地位。
公司通过收购 VMB Vorrichtungs- und Maschinenbau Babenhausen GmbH 和 DIVA-TEC GmbH 等公司扩大了 ECM 业务。到 2007 年,Extrude Hone 将其所有 ECM 业务整合到 Extrude Hone GmbH 旗下,巩固了其在 ECM 行业的重要地位。
Extrude Hone 的电化学膛线加工 (ECR) 以其超越传统方法的精度和质量而独树一帜。二十多年来,电化学膛线技术始终在膛线质量方面取得卓越成果。
EC Rifling 是如何工作的?
这种方法依靠电解加工 (ECM),利用外部直流电源对金属进行阳极溶解。电解液(如 NaCl 或 NaNO3)可促进工作间隙中的电荷转移,从而使金属溶解。

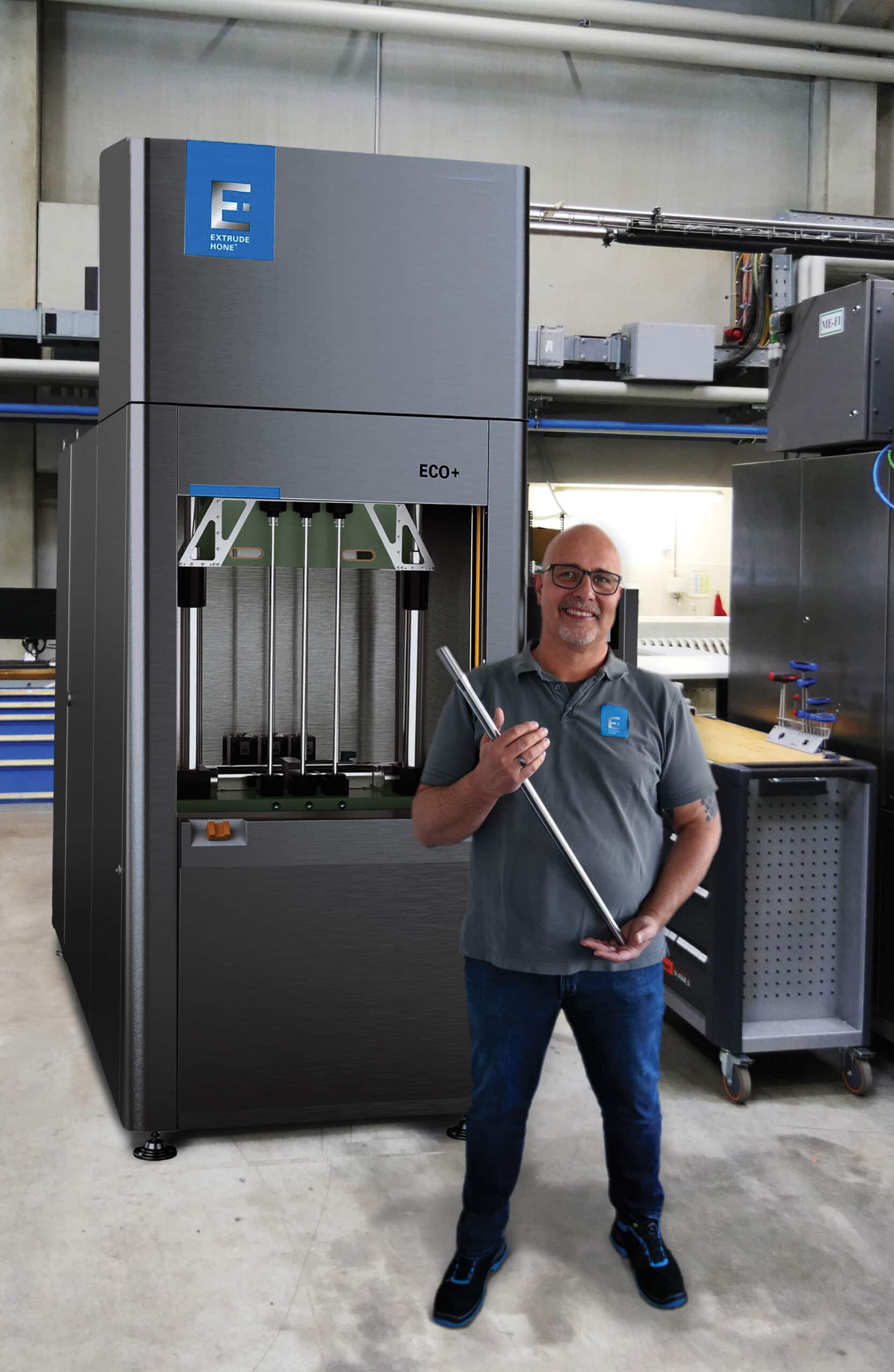

Extrude Hone 开发了一种名为 ECO+ 的电化学机床,与传统方法相比,它具有更高的精度和质量。该设备可在 70 秒内对 86 毫米手枪枪管进行多边形膛线加工,加工效果稳定,质量上乘。
![](https://www.extrudehone.com/wp-content/uploads/2024/06/extrudehone_polygon_cathode.png)
此外,电化学膛线法还具有枪管无应力、可使用相同的工具和配置加工不同的材料、捻度级数灵活、枪支制造质量稳定等优点。 这种方法可以轻松地从膛线工艺转换到去毛刺工艺,从而进一步提高其效率和通用性。
有关 EC 来福枪的更多信息,请参阅本页。

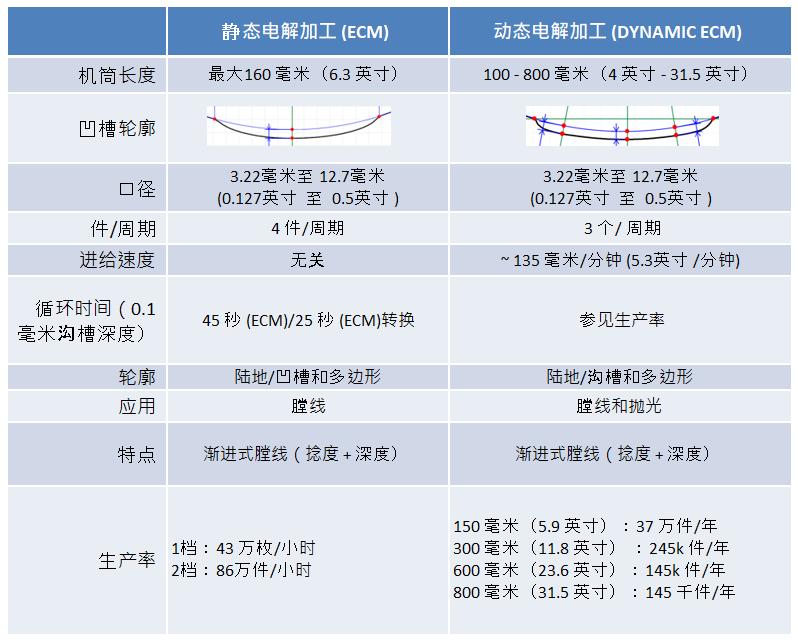

电化学膛线配置
用于手枪和较短枪管的静态 EC 型膛线
静态 EC 来福枪是为手枪和较短枪管量身定制的。静态阴极位于工具底板上。枪管被固定在阴极上,以确保良好的阳极接触,从而启动电化学循环。
不同功率大小的电源发生器可满足不同的应用要求,并可同时加工多个零件或料筒。
动态 EC 型膛线专为更长的枪管而设计
动态 EC 型膛线可满足枪械行业的各种需求。在这种配置中,阴极以给定的进给速度沿枪管向下移动,并从机器顶部开始扭转。虽然由于电流的变化可能会导致沟槽变形,但工具包括额外的枪管延长部分以吸收这种变形,从而确保完美的枪管。
Extrude Hone 的动态膛线机可容纳三个 800 毫米的枪管。
值得注意的是,动态 ECM 使用塑料阴极,以确保阴极在枪管中来回移动时居中。特定的材料和移除插件便于阴极维护,从而降低了每个部件的耗材成本。
![](https://www.extrudehone.com.cn/wp-content/uploads/2024/07/Table-Rifling-Static-vs-dynamic-CN.png)
Extrude Hone 的电化学膛线解决方案
对于枪械制造而言,确保始终如一的质量至关重要。经过二十多年的发展,Extrude Hone 公司的 EC 来福枪在膛线质量方面一直保持着卓越的成绩。
电化学膛线机
根据特定需求选择设备至关重要,尤其是在考虑电化学(EC)设备时。这些设备应为电化学膛线、静态或动态工艺提供多种配置,可容纳最大 800 毫米的枪管长度。
机器可配备机器人装载/卸载装置,用于大批量生产,从而提高效率和产量。
电化学设备的主要优势之一是其多功能性。根据制造商的要求,它可以从膛线配置无缝切换到去毛刺配置。这种灵活性有助于优化生产流程和有效利用资源。
试想一下,枪膛需要在特定区域精确去毛刺。Extrude Hone 系统可使用户毫不费力地从膛线工具切换到炮膛去毛刺工具。
用户只需从预设程序库中选择替代程序,即可在不同的制造任务之间无缝切换,从而最大限度地提高生产率和资产利用率。

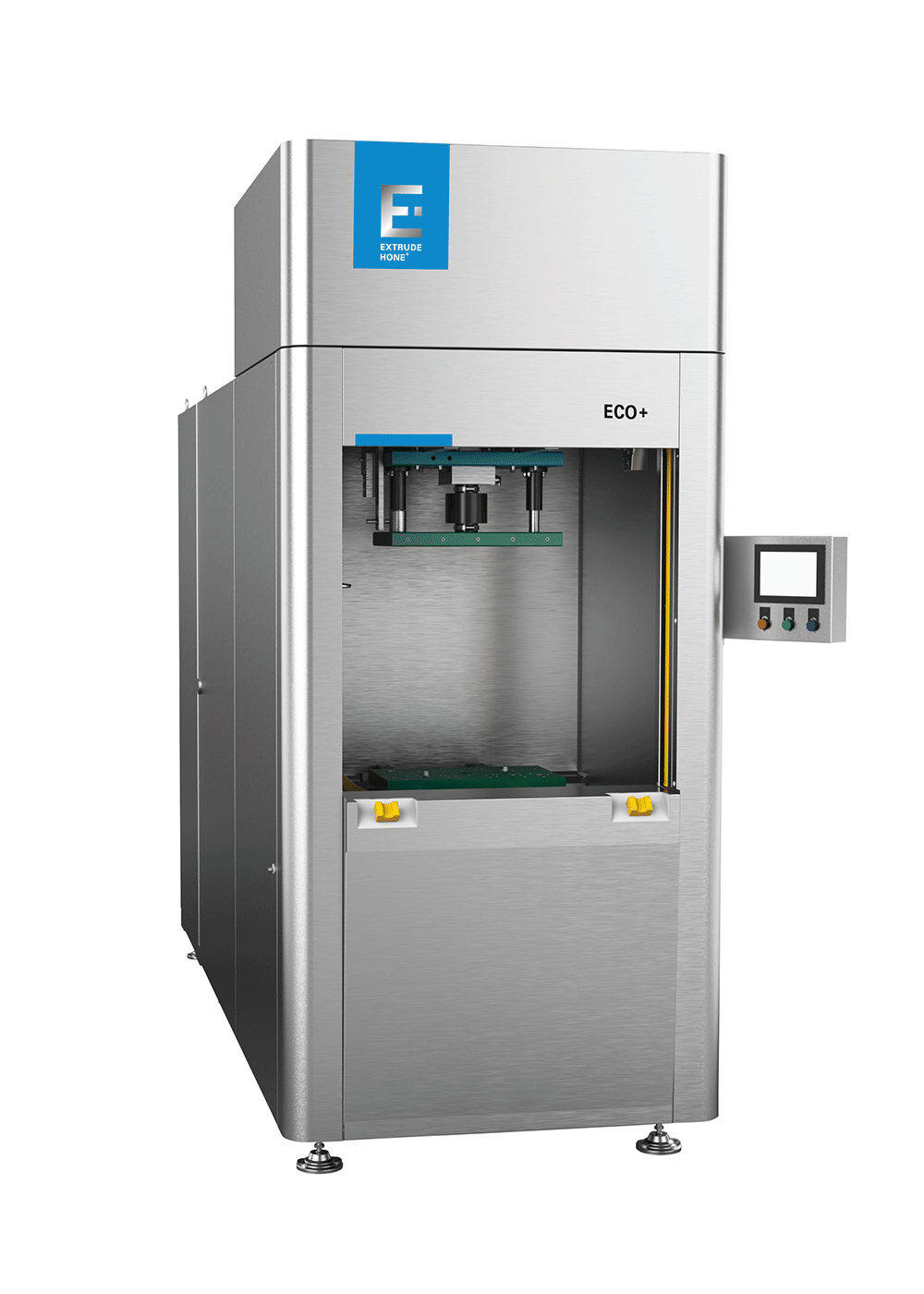

这不是在做梦,这已经成为现实:ECO+ 为电化学膛线加工提供了最佳解决方案。
提供电化学膛线代加工服务
此外,在美国和欧洲,还为无法证明设备投资合理性的制造商提供代加工服务。利用 Extrude Hone 的代加工能力,客户可以接触到经验丰富的专业人员,并在不影响质量的情况下确保快速周转时间。
Extrude Hone 的总体目标是提高效率和生产完美无瑕的零件。
通过提供多功能机器配置、制造工艺之间的无缝转换以及代加工服务,Extrude Hone 旨在支持制造商实现其质量和生产目标。
